東元保護電驛SSD系列

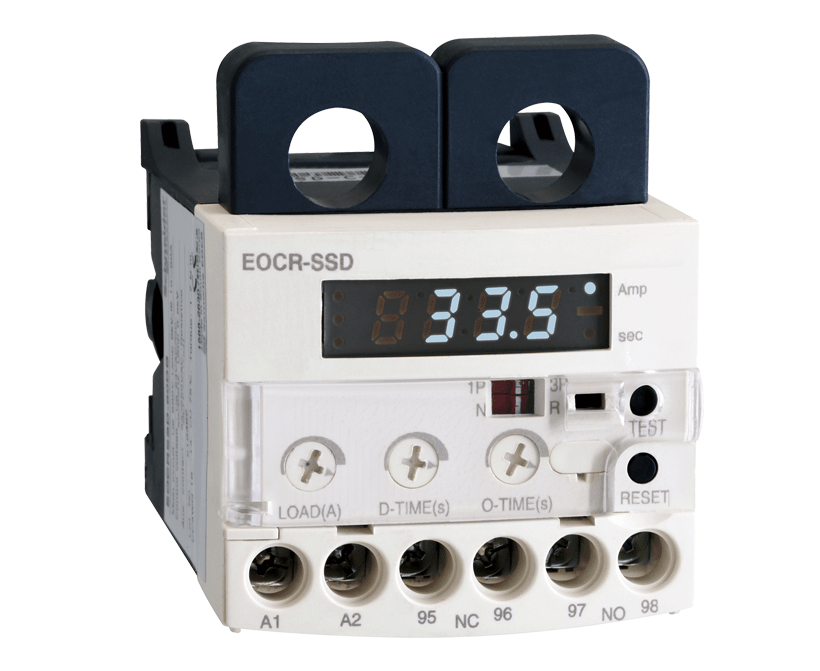

產品說明EOCR-SSD
特色
　‧基於MCU(微處理器)的2CT型產品
　‧數字顯示跳脫原因,方便尋找故障
　‧復歸:手動(即時)/電動(遠距離)
　‧電流設定範圍 :
　　　05型0.5~6A
　　　30型 3~30A
　　　60型 10~60A
　‧電流超過60A,須與CT配合使用
　‧通過DIP開關選擇負載 : 單相(1P) , 三相(3P)
　‧“失效-安全”(N型)　/　 "無失效-安全”(R型) 可透過DIP開關選擇

保護

保護項目	跳脫時間	備註
過電流	O-Time	ls
欠相	3秒	[(MAX-MIN)/MAX] x 100 >90
馬達轉子鎖死	後0.5秒	≧ 3倍 OC設定值

技術資料

過電流設定
　電流
　05 : 0.5 ~6A
　30 : 3 ~ 30 A
　60 : 10 ~ 60A

啟動延遲時間 : D-Time 1~ 30
跳脫延遲時間 : O-Time 0.5,1~10秒

復歸：手動 / 電動

時間-電流特性：過電流 : 定時限

誤差電流 : | < 1A : ± 0.05A, | ≧1A : ± 5%
誤差時間 : t ≦ 3S : ± 0.2s , t > 3s: ± 5%

環境溫度
　工作：-20℃ ~ 60℃
　儲存：-30℃ ~ 80℃

環境濕度：30~85% RH 未結露狀態

控制電壓(50/60Hz) 220V:24~240VAC/DC

繼電器輸出 2-SPST ：
　3A/250VAC , 電阻性

絕緣:外殼與線路之間 Over 10MΩ,DC500V

耐壓強度
　外殼與線路之間 : 2000VAC 60Hz , 1min
　兩端之間 : 1000VAC 60Hz , 1min
　線路之間 : 2000VAC 60Hz , 1min

安裝：35mm Din Rail or 固定式安裝
